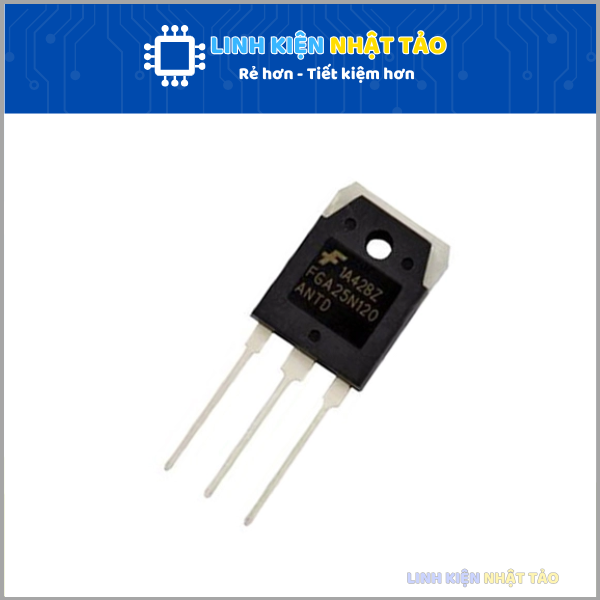

1. Tổng quan về 25N120

25N120 là một transistor IGBT (Insulated Gate Bipolar Transistor) được thiết kế với công nghệ tiên tiến, kết hợp hoàn hảo giữa đặc tính điều khiển điện áp của MOSFET và khả năng chịu dòng mạnh mẽ của BJT. Với cấu trúc NPT (Non-Punch Through) và công nghệ trench hiện đại, sản phẩm này mang lại khả năng dẫn điện ổn định, hiệu suất cao trong các ứng dụng yêu cầu công suất lớn.

Linh kiện này đặc biệt phù hợp với các mạch chuyển đổi năng lượng như bộ biến tần, UPS, mạch điều khiển động cơ, lò nung cảm ứng, bếp từ công suất cao… Nhờ điện áp bão hòa thấp, khả năng chịu xung dòng tốt và tốc độ chuyển mạch vừa phải, 25N120 giúp tối ưu hóa hiệu suất tổng thể của hệ thống, đồng thời kéo dài tuổi thọ linh kiện.

Không chỉ phù hợp với môi trường công nghiệp khắt khe, 25N120 còn là lựa chọn hàng đầu cho các kỹ sư thiết kế mạch điện tử công suất, hệ thống tự động hóa và robot công nghiệp hiện đại.

2. Đặc điểm nổi bật của 25N120

• Hỗ trợ điện áp Collector-Emitter lên đến 1200V: Với mức điện áp hoạt động cao như vậy, 25N120 dễ dàng xử lý các ứng dụng công suất lớn, đặc biệt là trong các hệ thống chuyển đổi điện áp cao hoặc mạch xung điện áp lớn.

• Dòng điện Collector định mức 50A: Mức dòng này đảm bảo cho linh kiện hoạt động ổn định, chịu tải tốt trong thời gian dài mà không gặp hiện tượng quá nhiệt hoặc sụt áp nghiêm trọng.

• Điện áp bão hòa thấp khoảng 2V: Nhờ V_CE(sat) thấp, 25N120 giúp giảm tổn hao điện năng trong quá trình hoạt động, nâng cao hiệu suất tổng thể và giảm tỏa nhiệt – một yếu tố quan trọng trong các hệ thống điện tử công suất.

• Xử lý xung dòng lên đến 90A: Linh kiện này hoàn toàn có thể hoạt động tốt trong các tình huống tải đột ngột, bật tắt nhanh, hoặc các mạch có dòng khởi động cao.

• Cấu tạo 3 chân đơn giản: Gate, Collector, Emitter – ba chân theo chuẩn của IGBT, giúp việc tích hợp vào các mạch công suất trở nên dễ dàng hơn bao giờ hết.

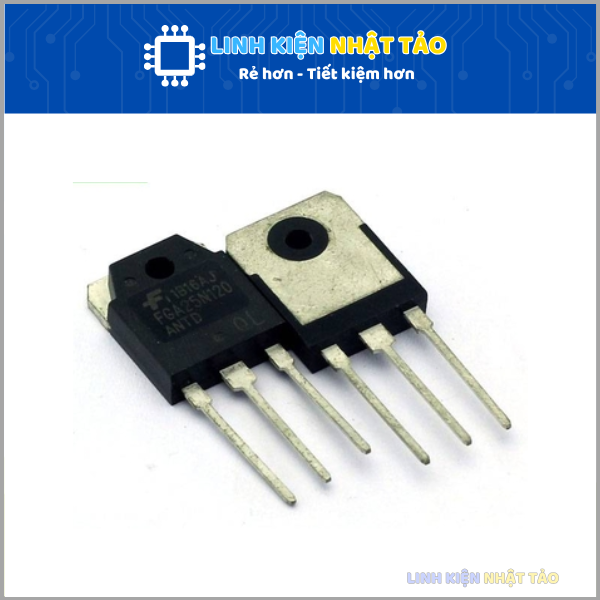

• Đóng gói TO-3P hoặc TO-247: Đây là hai chuẩn package phổ biến cho các linh kiện công suất, có khả năng gắn tản nhiệt tốt và giúp linh kiện duy trì hiệu suất trong điều kiện vận hành liên tục.

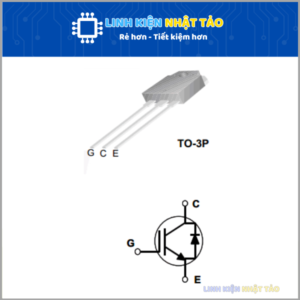

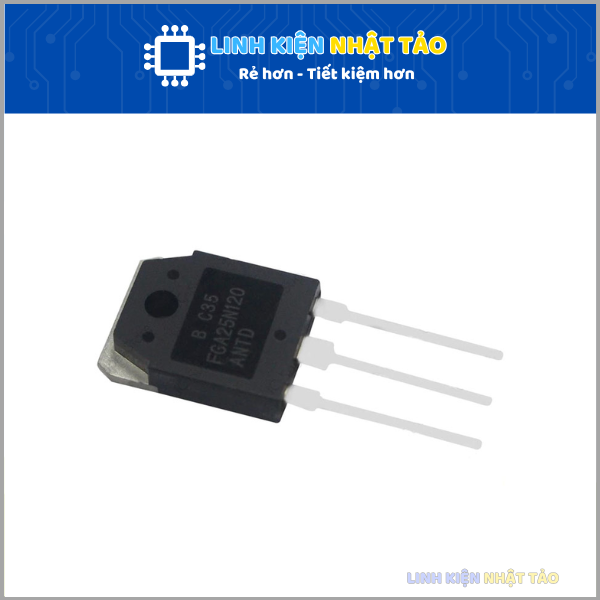

3. Cấu hình chân của 25N120

Cũng giống như các transistor IGBT khác, 25N120 có 3 chân cơ bản:

• Chân 1 – Gate (G): Đây là chân điều khiển tín hiệu. Khi một điện áp dương được đưa vào chân Gate, kênh dẫn điện sẽ được mở, cho phép dòng điện chạy từ Collector đến Emitter.

• Chân 2 – Collector (C): Đây là đầu vào của dòng điện chính. Collector thường được nối với nguồn điện áp cao và là nơi dòng điện đi vào linh kiện.

• Chân 3 – Emitter (E): Là đầu ra của dòng điện, thường được nối đất hoặc nối với thiết bị tải.

Việc nhận diện đúng các chân là điều bắt buộc để thiết kế mạch in (PCB) hiệu quả và đảm bảo độ an toàn, tránh gây hỏng linh kiện.

4. Thông số kỹ thuật cơ bản của 25N120

• Loại transistor: IGBT kênh N

• Điện áp cực đại Collector-Emitter: 1200V

• Dòng Collector liên tục: 50A

• Dòng Collector xung: 90A

• Điện áp Gate kích hoạt: từ 3,5V đến 7,5V

• Giới hạn điện áp Gate-Emitter: ±20V

• Điện áp bão hòa Collector-Emitter: khoảng 2V

• Thời gian chuyển mạch: Rise time ~60ns, Fall time ~100ns

• Kiểu đóng gói: TO-3P hoặc TO-247

• Công nghệ chế tạo: NPT Trench Technology

5. Ứng dụng của 25N120

• Bộ chuyển đổi công suất lớn: Là thành phần không thể thiếu trong các bộ nghịch lưu (inverter), mạch nạp pin công suất lớn, bộ chuyển đổi DC-AC và DC-DC.

• Điều khiển động cơ: Dùng trong các bộ điều khiển motor công nghiệp, servo, motor ba pha, hoặc các máy móc sản xuất có điều chỉnh tốc độ điện tử.

• UPS (Uninterruptible Power Supply): Giúp duy trì dòng điện liên tục trong các hệ thống máy chủ, trung tâm dữ liệu, hoặc thiết bị quan trọng.

• Thiết bị công nghiệp công suất cao: Máy hàn điện tử, lò cảm ứng, bếp từ công nghiệp là những ví dụ điển hình.

• Thiết bị đo lường hoặc thử nghiệm: Dùng trong các bộ tạo xung, máy phát cao tần, hoặc mạch Tesla Coil trong các phòng nghiên cứu.

• Điện mặt trời và năng lượng tái tạo: Kết hợp với các bộ điều khiển sạc, biến tần để tối ưu hóa hiệu suất khai thác năng lượng sạch.

6. Ưu điểm và lưu ý khi sử dụng 25N120

Ưu điểm:

• Dễ điều khiển nhờ đặc điểm “điện áp điều khiển dòng điện”.

• Khả năng chịu dòng lớn, phù hợp cho cả ứng dụng tĩnh và xung.

• Tích hợp công nghệ tiên tiến cho độ bền và tuổi thọ cao.

• Tiết kiệm điện năng và giúp giảm nhiệt độ hệ thống nhờ điện áp bão hòa thấp.

• Hoạt động hiệu quả trong dải tần từ thấp đến trung bình, không cần driver phức tạp.


Lưu ý:

• Tản nhiệt: Cần có giải pháp tản nhiệt hiệu quả như gắn vào khung nhôm hoặc dùng quạt thổi để giữ nhiệt độ hoạt động ổn định.

• Bảo vệ quá dòng và quá áp: Do linh kiện hoạt động ở dòng và áp cao, nên tích hợp thêm cầu chì, diode bảo vệ hoặc mạch soft start để tăng độ an toàn.

• Không thích hợp cho tần số quá cao: Do thời gian bật/tắt vẫn chậm hơn MOSFET, nên nếu hệ thống yêu cầu tần số >100kHz, nên cân nhắc linh kiện khác.

• Điện áp Gate phải chính xác: Vượt quá mức ±20V sẽ gây hỏng cổng điều khiển, cần có zener hoặc mạch clamp để bảo vệ.

Xem thêm các sản phẩm IC giá tốt tại đây!

7. Kết luận

Với sự kết hợp của khả năng chịu tải mạnh, điện áp làm việc cao, độ ổn định tốt và thiết kế đơn giản, 25N120 là một trong những lựa chọn IGBT đáng tin cậy và phổ biến nhất trên thị trường hiện nay. Bất kể bạn đang thiết kế một bộ biến tần công suất lớn, hệ thống UPS công nghiệp hay chỉ đơn giản là một mạch cảm ứng cho ứng dụng gia nhiệt – 25N120 sẽ là một linh kiện xứng đáng để đầu tư.

Đây là giải pháp hoàn hảo cho mọi kỹ sư điện tử đang tìm kiếm một transistor công suất cao, hiệu suất ổn định và dễ tích hợp vào các hệ thống thực tế.
