3043 cũ

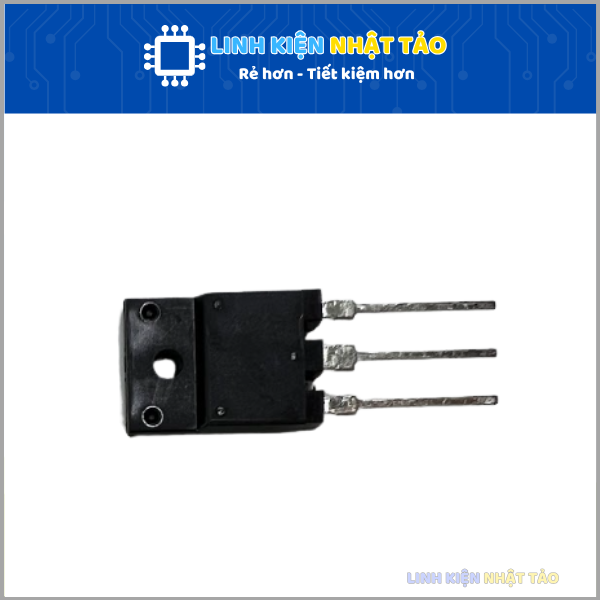

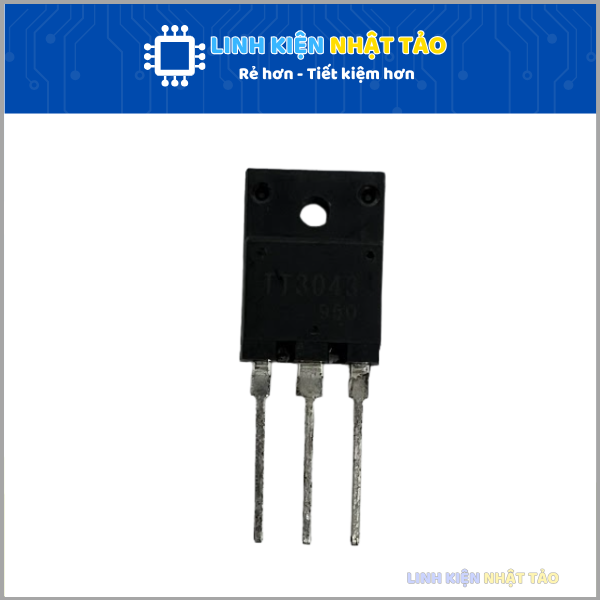

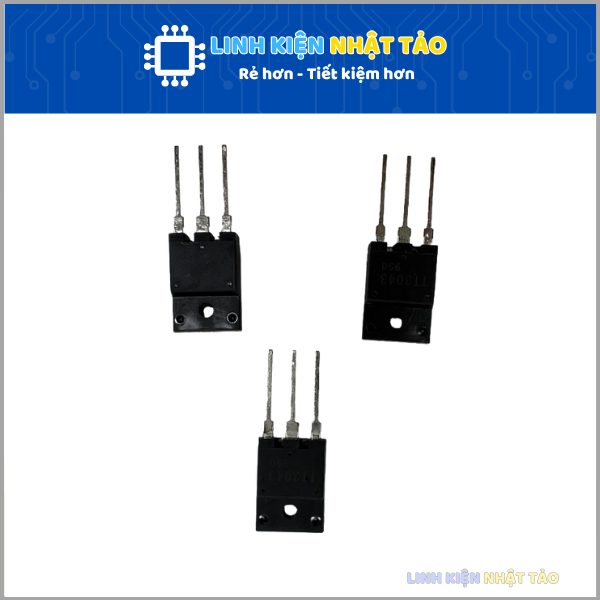

Giới thiệu sản phẩm 3043

3043 là một opto cách ly (còn được gọi là optocoupler hoặc photocoupler) ba chân, thường được sử dụng trong các mạch điện tử để truyền tín hiệu giữa hai phần mạch cách ly điện với nhau. Với cấu trúc nhỏ gọn, hoạt động ổn định và khả năng chịu điện áp cao giữa đầu vào và đầu ra, sản phẩm này là lựa chọn phổ biến trong nhiều ứng dụng điều khiển, bảo vệ mạch, và truyền tín hiệu trong môi trường có nhiễu điện từ cao.

Dù không có nhiều tài liệu chính thức từ nhà sản xuất, nhưng qua các đặc điểm nhận dạng thông thường, 3043 thường được hiểu là một opto cách ly tương đương với các dòng như PC3043 hoặc H11AA1.

Cấu tạo và nguyên lý hoạt động

• 3043 có cấu tạo gồm một diode phát quang (LED) hồng ngoại nằm ở phía đầu vào, và một transistor quang ở phía đầu ra.

• Khi dòng điện chạy qua LED, ánh sáng phát ra sẽ kích hoạt transistor, cho phép dòng điện chạy qua phần đầu ra.

• Hai mạch – đầu vào và đầu ra – được cách ly hoàn toàn về điện, nghĩa là không có sự kết nối vật lý giữa chúng, chỉ có tín hiệu quang học truyền qua.

• Điều này giúp truyền tín hiệu mà không mang theo nhiễu, bảo vệ các linh kiện nhạy cảm khỏi xung điện áp hoặc sụt áp bất ngờ.


Đặc điểm nổi bật

• Là opto cách ly loại 3 chân, phù hợp với các thiết kế đơn giản, tiết kiệm diện tích.

• Giúp cách ly hoàn toàn giữa mạch điều khiển và mạch tải, đảm bảo an toàn điện cho vi điều khiển hoặc mạch logic.

• Có thể truyền tín hiệu dạng ON/OFF (nhị phân) hoặc xung PWM trong các hệ thống điều khiển.

• Thường được tích hợp vào các mạch công nghiệp, dân dụng như công tắc điện tử, mạch chuyển đổi nguồn, mạch điều khiển động cơ, thiết bị đo và bảo vệ quá áp.

• Hoạt động ổn định trong môi trường có nhiễu cao như khu công nghiệp hoặc gần thiết bị công suất lớn.


Thông số kỹ thuật của 3043

• Điện áp cách ly giữa đầu vào và đầu ra: 5300 Vrms

• Dòng điện LED kích hoạt tối đa: 5 mA

• Dòng điện LED điển hình để kích hoạt: 1.2 mA

• Dòng điện LED tiếp tục duy trì: khoảng 0.5 mA

• Điện áp đầu vào LED điển hình: 1.15 V

• Điện áp đầu vào LED tối đa: 1.5 V

• Điện áp đầu ra cực đại khi tắt: 400 V

• Dòng tải tối đa khi bật: 100 mA

• Nhiệt độ hoạt động: từ -40°C đến +100°C

• Tần số chuyển mạch tối đa: khoảng 100 kHz

• Thời gian trễ bật: khoảng 100 micro giây

• Có tích hợp tính năng kích tại điểm điện áp bằng 0

Cấu hình chân và sơ đồ kết nối

• 3043 có ba chân, thông thường bao gồm:
  • Một chân là cực dương (anode) của LED đầu vào.

  • Một chân là cực âm (cathode) của LED đầu vào.

  • Một chân là cực collector của transistor đầu ra.

  • Trong một số biến thể, chân thứ ba có thể là emitter hoặc được nối chung với cực âm để điều khiển đơn giản hơn.

• Khi cấp điện áp đúng chiều và đủ lớn cho cặp chân anode-cathode, LED phát sáng và kích hoạt transistor.

• Transistor sẽ chuyển sang trạng thái dẫn, cho phép dòng điện chạy qua collector và emitter, truyền tín hiệu điều khiển đến phần mạch sau.


Ứng dụng thực tế của 3043

• Dùng để truyền tín hiệu từ vi điều khiển đến thiết bị công suất mà không lo bị nhiễu ngược hoặc hư hỏng do xung cao.

• Sử dụng trong các mạch cách ly đầu vào trong mạch công suất như triac, relay, SSR.

• Bảo vệ mạch điều khiển khỏi các nguồn điện áp cao không mong muốn từ bên ngoài.

• Truyền tín hiệu trong các hệ thống giám sát điện áp và dòng điện.

• Áp dụng trong thiết kế mạch đo công suất, bộ điều khiển máy lạnh, tủ lạnh, hoặc mạch cảnh báo điện áp cao.

• Thường có mặt trong các bộ sạc điện, adapter, UPS, mạch inverter, các mạch công nghiệp PLC, v.v.


Lợi ích khi sử dụng 3043

• Đảm bảo an toàn cho các linh kiện nhạy cảm như IC, vi điều khiển, cảm biến.

• Ngăn cách phần mạch logic điện áp thấp với phần mạch công suất cao, ngăn ngừa hỏng hóc do sai áp.

• Tăng độ tin cậy của toàn hệ thống nhờ khả năng chống nhiễu và bảo vệ điện hiệu quả.

• Đơn giản hóa mạch điện, dễ thiết kế, dễ thay thế và tích hợp.

• Giúp mạch điều khiển hoạt động ổn định trong môi trường công nghiệp với nhiều biến thiên điện áp và nhiễu điện từ.


Lưu ý khi sử dụng 3043

• Không nên vượt quá dòng điện và điện áp giới hạn của LED đầu vào, thường là dưới 20mA và 1.2V–1.4V để tránh cháy LED.

• Transistor đầu ra cũng có giới hạn dòng và điện áp, cần kiểm tra kỹ trước khi tích hợp vào mạch có tải công suất lớn.

• Cần bổ sung điện trở hạn dòng cho phần đầu vào để bảo vệ LED và điều chỉnh dòng điều khiển hợp lý.

• Với các ứng dụng yêu cầu tần số chuyển mạch cao, cần xem xét tốc độ đáp ứng của opto để tránh méo tín hiệu.

• Luôn nối mạch đúng chân, vì nhầm lẫn chân emitter và collector sẽ khiến mạch không hoạt động hoặc gây hư hỏng.


Xem thêm các sản phẩm IC giá tốt tại đây!

Cách bảo quản và sử dụng lâu dài

• Lưu trữ ở môi trường khô ráo, nhiệt độ phòng, tránh ẩm ướt vì hơi nước có thể ảnh hưởng đến hoạt động của opto.

• Tránh va đập mạnh hoặc cắm nhổ sai chiều nhiều lần vì chân opto có thể bị lỏng, gãy hoặc lỏng tiếp xúc.

• Nếu sử dụng trong môi trường có nhiệt độ cao, nên thiết kế hệ thống thông gió hoặc tản nhiệt để duy trì hiệu suất làm việc ổn định.

• Không sử dụng quá tải định mức trong thời gian dài, nên để dư tải ít nhất 20% so với thông số cho phép để kéo dài tuổi thọ linh kiện.


Tổng kết về 3043

3043 là một linh kiện điện tử đơn giản nhưng cực kỳ hữu ích trong việc cách ly và truyền tín hiệu giữa các phần mạch có mức điện áp khác nhau. Với khả năng bảo vệ mạch logic khỏi các xung điện và nhiễu, cũng như khả năng ứng dụng linh hoạt trong nhiều môi trường, từ dân dụng đến công nghiệp, 3043 luôn là lựa chọn đáng tin cậy cho các kỹ sư thiết kế mạch điện tử. Dù chỉ với ba chân và kích thước nhỏ gọn, nhưng giá trị mà nó mang lại cho toàn hệ thống là rất lớn – đảm bảo hoạt động an toàn, bền bỉ và chính xác trong mọi tình huống.
